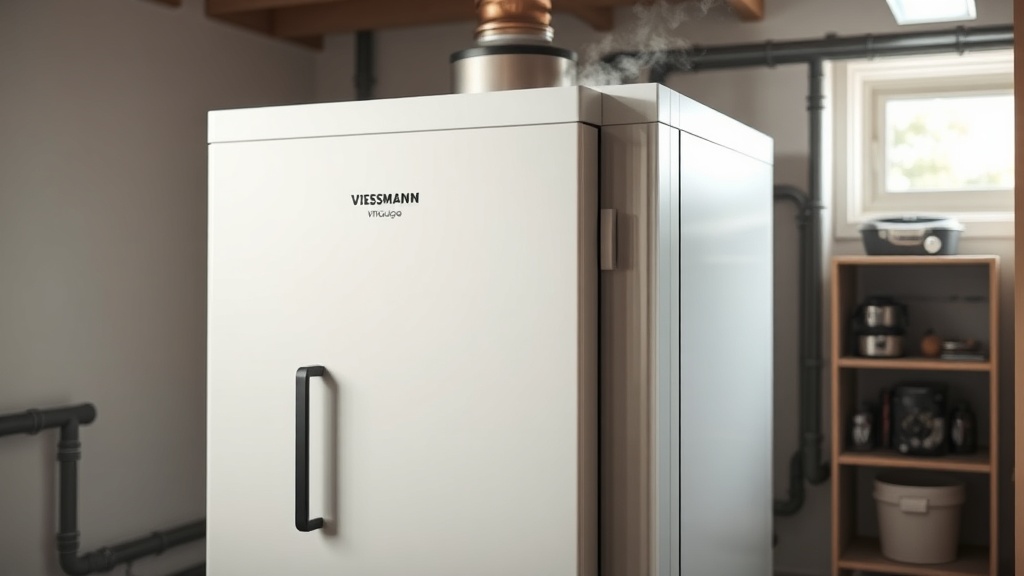

Viessmann Vitoligno 300-C: Wenn der Codierstecker streikt – Ursachen und Lösungen
Der Codierstecker ist ein kleines, aber entscheidendes Bauteil im Viessmann Vitoligno 300-C. Er identifiziert den verbauten Pelletsbrenner und kommuniziert dessen spezifische Parameter an die Vitotronic-Steuerung. Wenn dieser Stecker defekt ist oder nicht richtig erkannt wird, zeigt der Kessel Störungen an, die den Betrieb lahmlegen können. Als Heizungs-Experte für PelletofenProfi erkläre ich dir, welche Fehlerbilder auftreten, wie du die Ursache eingrenzt und was du tun kannst.
Was ist der Codierstecker am Viessmann Vitoligno 300-C und wofür wird er benötigt?

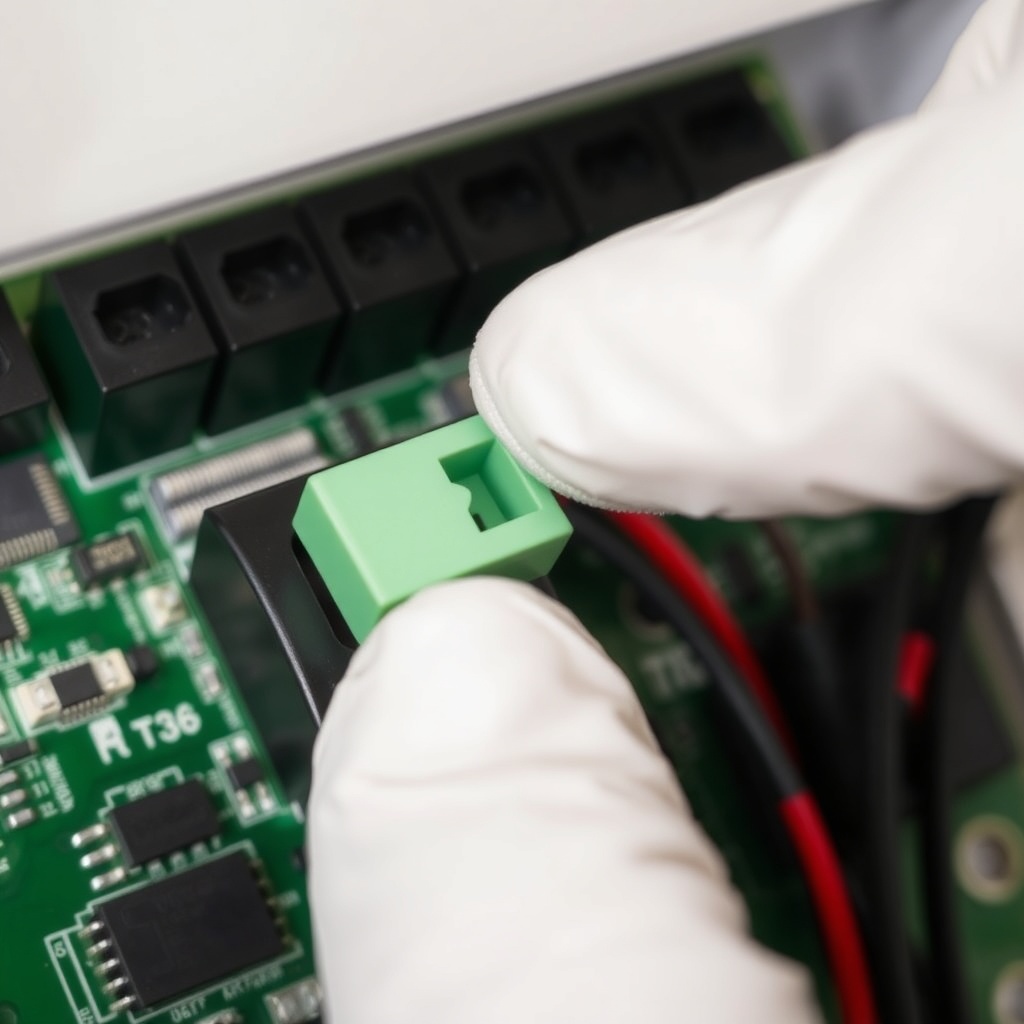

Der Codierstecker ist ein kleiner, farbiger Kunststoffstecker, der in der Regel in einer dafür vorgesehenen Buchse an der Hauptplatine der Vitotronic oder direkt am Brennerstecker sitzt. Er enthält einen integrierten Widerstand, der einen festen Codewert repräsentiert. Dieser Wert teilt der Steuerung mit, um welches Brennermodell (z. B. Pelletsbrenner mit 8 kW oder 12 kW) es sich handelt und welche spezifischen Kennlinien für die Zündung, den Brennstoffdurchsatz und die Luftregelung gelten. Ohne diesen Codierstecker oder mit einem falschen erkennt die Vitotronic den Brenner nicht und verweigert den Betrieb – es erscheint eine entsprechende Störmeldung, wie z. B. „Brenner nicht erkannt“ oder „Codierstecker defekt“. Fakt ist: Der Stecker darf nicht verloren gehen oder beschädigt sein, denn er ist der digitale „Fingerabdruck“ deines Brenners.
Bei Wartungsarbeiten, wie dem Austausch des Brenners oder der Steuerungsplatine, ist es essentiell, den originalen Codierstecker zu übernehmen. Wird ein falscher Codierstecker aufgesteckt, kann es zu Fehlfunktionen der Modulation und der Zündung kommen. Genau das führt zur Störung, die ich hier behandle. Informiere dich auch in unserem Artikel über die Viessmann Vitoligno 300-C: Kessel und Brenner Übersicht, um die Baugruppen besser zu verstehen.
Welche typischen Störungsmeldungen treten bei defektem Codierstecker auf?
Die Vitotronic ist recht präzise in der Fehleranzeige. Bei Problemen mit dem Codierstecker zeigen sich typische Störungsbilder. Ich fasse die häufigsten Meldungen in einer übersichtlichen Tabelle zusammen. Je nach Modell (z. B. Vitotronic 300, KM) können die genauen Texte minimal abweichen, der Inhalt ist jedoch identisch.
| Störungsmeldung (Anzeige) | Schweregrad | Bedeutung |
|---|---|---|
| Codierstecker defekt | Meist nicht dringend, aber sofort beheben | Der Widerstand des Steckers passt nicht oder die Verbindung ist unterbrochen. Der Brenner startet nicht. |
| Brenner nicht erkannt | Sorgfältig beheben | Die Steuerung kann den Brennertyp nicht identifizieren. Möglicherweise falscher Stecker. |
| Widerstand Codierstecker zu hoch/niedrig | Sorgfältig beheben | Der Messwert weicht vom Sollwert ab. Chemische oder mechanische Beschädigung des Widerstands. |
Die erste Meldung „Codierstecker defekt“ bedeutet in der Regel: Der Stecker steckt nicht richtig, die Pins sind verbogen oder der Widerstand ist unterbrochen (defekt). Die zweite Meldung „Brenner nicht erkannt“ kann auch bei einem falsch bestückten Stecker auftreten – etwa wenn der Stecker von einem anderen Brennermodell stammt. In seltenen Fällen zeigt die Vitotronic eine Fehlermeldung wie „Brenner läuft, aber keine Leistung“ – das deutet auf einen falschen Codierstecker hin, der die falschen Parameter für die Modulation vorgibt.
Wichtig: Ein defekter Codierstecker blockiert den Start des Brenners, kann aber auch zu sporadischen Störungen führen, wenn der Stecker Wackelkontakt hat. Stelle sicher, dass er korrekt aufgesteckt und verriegelt ist. Lies dazu auch unsere Anleitung zur Viessmann Vitoligno 300-C: Brennraumreinigung, denn Verschmutzungen können indirekt zu Fehlinterpretationen führen.
Kann man den Codierstecker durch einen selbst gebauten ersetzen?
Die kurze Antwort: Theoretisch ja, praktisch nein. Der Codierstecker ist ein simpler Widerstand in einem kleinen Steckergehäuse. Einige Bastler haben versucht, einen Stecker zu bauen, indem sie einen Widerstand zwischen zwei Pins eines Steckverbinders löteten. Das Problem: Du musst den exakten Widerstandswert kennen. Steht nicht im Handbuch – nur im Serviceplan, den nur Vertragspartner haben. Der Wert wird normalerweise mit einem Spezialgerät der Firma ausgelesen.
Selbst wenn du den korrekten Wert (z. B. 2,4 kΩ) kennst: Ein selbst gebauter Stecker ohne Rastmechanismus kann herausfallen oder bei Erschütterung Wackelkontakt bekommen. Zudem ist die Materialbeständigkeit kritisch – im Schaltschrank des Kessels herrschen Temperaturen bis 40°C und manchmal leichte Feuchtigkeit. Ein selbstgelöteter Stecker aus Elektronik-Bastelbedarf hält das oft nicht dauerhaft aus. Meine Empfehlung: Besorge einen original Viessmann Codierstecker über den örtlichen Fachhändler oder Online-Ersatzteilshops. Die Kosten liegen bei etwa 15 bis 30 Euro – das ist es wert, um eine sichere Funktion zu gewährleisten.
Falls du die Modulation deines Brenners besser verstehen möchtest, lies unseren Viessmann Vitoligno 300-C: Modulationsbereich und Teillast-Beitrag.
Was tun, wenn die Störung nach dem Austausch des Codiersteckers bestehen bleibt?
Das kommt leider öfter vor, als man denkt. Du hast den neuen original Codierstecker aufgesteckt, die Heizung eingeschaltet – und die Fehlermeldung „Codierstecker defekt“ erscheint erneut. Dann liegt es nicht am Stecker. Mögliche Ursachen:
- Defekte Hauptplatine (Vitotronic): Die Elektronik, die den Widerstand ausliest, kann defekt sein. Das kann ein Blitzschlag, ein Spannungsspitze oder einfach Materialermüdung sein. Hier hilft nur der Tausch der Platine (Kosten: 300–600 Euro).
- Falsche Bestellung: Hast du wirklich den exakt passenden Stecker für deinen Kessel und Brenner bestellt? Bei einem Vitoligno 300-C mit PY-8-Brenner brauchst du einen anderen Stecker als bei einem PY-12-Brenner. Die Viessmann-Teilenummern prüfen.
- Steckerkontakt auf der Platine: Der Stecker steckt, aber die Buchse auf der Platine kann mechanisch defekt sein (z. B. verbogene Kontaktfedern). Prüfe mit einer Pinzette, ob die Buchsen noch fest und korrekt geformt sind.
- Fehler im Brennerkabelbaum: In seltenen Fällen hat das Kabel zwischen Brenner und Steuerung einen Wackelkontakt oder eine Unterbrechung. Das führt ebenfalls zu der Meldung.
Bevor du die Platine tauschst, mache einen Reset: Schalte den Kessel stromlos (Sicherung raus) für 5 Minuten wieder ein. Häufig wird dann der Codierstecker neu initialisiert. Hilft das nicht, ist ein Anruf beim Viessmann-Kundendienst unvermeidlich.
Übrigens: Der Codierstecker hat kein direktes WLAN-Modul – das ist eine separate Baugruppe. Informiere dich in unserem Viessmann Vitoligno 300-C: WLAN-Modul nachrüsten-Beitrag.
Was sagen andere Besitzer zum Problem des Codiersteckers?
- „Mein Vitoligno 300-C zeigte immer wieder ‚Brenner nicht erkannt‘ an. Ich habe den Codierstecker gemessen: Kein Durchgang. Ein neuer Stecker für 22 Euro bei Amazon bestellt (passt zu meinem PY-8) – seitdem läuft der Kessel wie neu. Total die billige Lösung, obwohl ich erst einen Techniker rief.“ (aus einem Heizungsforum)
- „Vorsicht beim Austausch: Mein neuer Codierstecker war vom falschen Typ (Viessmann 7817 für einen anderen Brenner). Der Fehler blieb da. Erst nach genauer Prüfung der alten Teilenummer (die stand auf einem Aufkleber am Stecker) habe ich den richtigen bestellt. Die Farbe des Steckers (grün vs. schwarz) war der Hinweis.“ (Erfahrungsbericht eines Selbermachers)
- „Ich hatte den Fehler ‚Codierstecker zu hoch‘ angezeigt. Nach gründlicher Reinigung der Kontakte mit Isopropylalkohol und vorsichtigem Nachdrücken der Buchsen auf der Platine war der Fehler weg. Tipp: Nicht mit Gewalt reinstecken! Der Stecker muss leicht einrasten.“ (Praktiker-Tipp aus einem Blog-Kommentar)
Diese Erfahrungen zeigen: In den meisten Fällen liegt es an Korrosion oder mechanischem Verschleiß. Der Austausch ist günstig und einfach – wenn man den richtigen Stecker hat. Beachte auch die Hinweise zur Viessmann Vitoligno 300-C: Tank- und Saugsystem und zu den Pelletanforderungen.
Häufig gestellte Fragen (FAQ)
Kann ich den Codierstecker ziehen und wieder einstecken, um die Störung zu beheben?
Ja, das ist der erste Schritt. Schalte die Heizung stromlos, ziehe den Stecker ab, prüfe auf Korrosion, stecke ihn wieder fest ein. Schalte dann wieder ein. Das behebt oft Wackelkontakte.
Wo finde ich die Teilenummer des Codiersteckers für meinen Vitoligno 300-C?
Die Nummer steht entweder auf dem Stecker selbst (eingravierte Zahlen, z. B. „7817 123“) oder im Anhang der Bedienungsanleitung. Du kannst auch den Kundendienst von Viessmann anrufen und deine Kesselnummer (Seriennummer) nennen.
Wie hoch sind die Kosten für einen neuen original Codierstecker?
Ein originaler Viessmann Codierstecker kostet zwischen 15 und 30 Euro, je nach Modell. Günstigere Nachbauten gibt es für etwa 10 Euro, rate ich aber ab – sie sind oft nicht präzise.
Kann man den Codierstecker mit einem Multimeter prüfen?
Ja. Stelle das Multimeter auf Widerstandsmessung (Ohm). Messe zwischen den beiden Pins. Der Wert sollte zwischen 1 kΩ und 10 kΩ liegen. Ist der Wert unendlich (1 auf dem Display), ist der Stecker defekt. Der exakte Sollwert steht im Serviceplan.
Wo genau sitzt der Codierstecker im Vitoligno 300-C?
Bei den meisten Modellen sitzt er auf der Hauptplatine der Vitotronic 300, meist in der unteren Hälfte, beschriftet mit „COD“ oder „Coding“. Manchmal auch an der Brennersteuerung. Schau in deine Bedienungsanleitung, Kapitel „Elektroanschlüsse“.
Kann ein defekter Codierstecker den Brenner beschädigen?
Nein, der Kessel startet dann nicht oder nur im Notbetrieb. Eine Beschädigung des Brenners selbst ist selten, aber ein falscher Codierstecker kann zu einer falschen Zündung (zu viel/zu wenig Gas) führen, was im Extremfall die Zündkerze ruinieren kann. Tausche ihn schnell aus.
